Portfolio

スイッチBOX

SW BOX

Space-saving

Multi-color LED

Dimming control

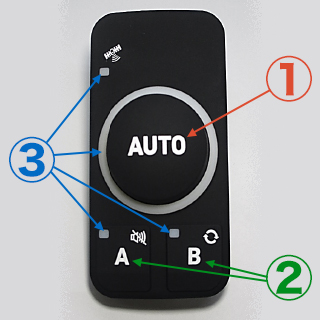

製品構成

本製品は、AUTOスイッチ、A・Bスイッチで構成されたスイッチBOXです。
複数のスイッチを一つのユニットにまとめたことによる省スペース化、マルチカラーLEDや減光指示により多彩な表現が可能です。

AUTOスイッチ
- マイクロスイッチで検出
A/Bスイッチ
- タクトスイッチで検出
インジケータ
- 点灯指示を受信し、LEDを点灯


特長

LEDによる多彩な表現

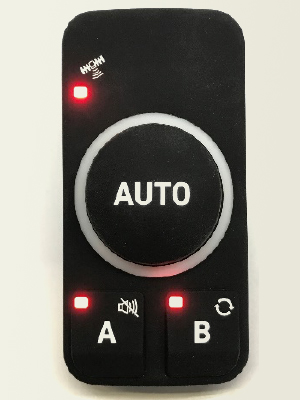

  • GNSSインジケータ、A・Bスイッチの3箇所のインジケータは赤/緑の2色点灯可能で、各スイッチの状態を表示します。

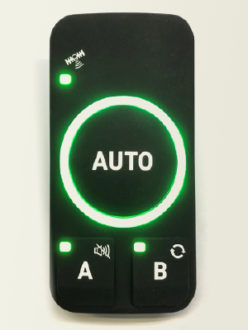

  • AUTOスイッチのインジケータは全周緑点灯可能で、点灯指示によってパターン点灯も可能です。
  • 各インジケータは高輝度LEDを採用しているため、屋外の使用でもインジケータの点灯/消灯が視認可能です。

※GNSS … Global Navigation Satellite System

防水性

  • ダイレクトカプラを採用しているため、安価で接続部分の防水性を確保しています。
  • 製品の全周ゴムカバーで覆うことで、水や泥等の汚れが基板に侵入することを防ぎます。

通信にはCAN通信を採用

  • CAN通信を採用しているため、配線は最小限です。
  • 通信速度が速いため、スイッチの状態送信やLEDの点灯指示もスムーズです。

操作性

  • 各スイッチはフィーリングを重視し、押した感触が分かり易く、押しやすい荷重に設定されています。

採用事例

ヤンマーアグリ株式会社さまの直進アシスト田植機のオートスイッチとして採用頂きました。

注)お客様のご厚意により公開しております。
