ヤンマー株式会社様のトラクター「YTシリーズ」用アームレストに採用されました

%e3%83%a4%e3%83%b3%e3%83%9e%e3%83%bc%e3%83%88%e3%83%a9%e3%82%af%e3%82%bf



製品コンセプト

「あらゆる作業で美しい仕上がり」「日々気持ち良くゆとりをもって作業ができる」「所有する喜びとステイタス」というヤンマー様のデザインコンセプトのもと、デザイン性と機能性を両立した今までにない高次元の仕様を追求。誰もが機械の持てる能力を最大限に引き出せる操作性をデザインしたアームレスト。多様なニーズに合わせて、最小限の労力で楽に便利に作業ができます。
デザイン性の高い多機能なスイッチモジュールは人間工学に基づき設計されました。

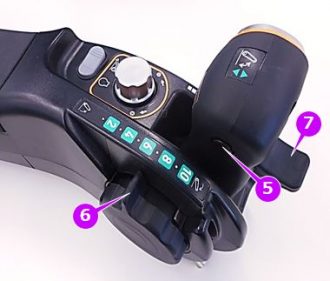

製品構成

  1. 主変速レバー
  2. チョイ上げチョイ下げスイッチ
  3. エンコーダー
  4. モードスイッチ
  5. A/B切替スイッチ
  6. 昇降ダイヤル
  7. 作業機昇降スイッチ

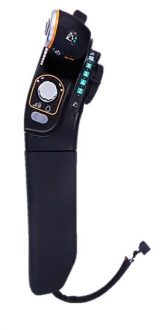

機能多彩なアームレスト一体型レバー

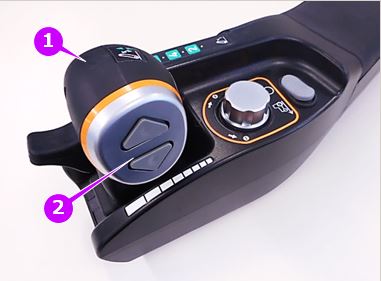

1.主変速レバー

  • 指先だけで無段階に調節可能な機体の主変速レバー
  • 非接触センサーより電圧を出力
  • センサーの電気的耐久性は半永久

2.チョイ上げチョイ下げスイッチ

  • 少しだけ作業機を上下させたい、けん引作業などで便利な上下操作スイッチ

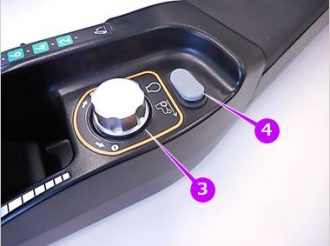

3.エンコーダー

  • 直感的に操作できる速度設定ダイヤル
  • A/Bモードそれぞれのエンジン回転と車速の上限値を設定可能
  • 機種のエンジン回転数と車速をパルス出力によりコントロール

4.モードスイッチ

  • エンコーダーのエンジン回転数と車速を切替するオルタネイトスイッチ

5.A/B切替スイッチ

  • オペレーター様が設定された「Aモード」「Bモード」の2通りの設定を切替するスイッチ

6.昇降ダイヤル

  • 作業機の高さ調節操作を行えるダイヤル
  • 非接触センサーにより電圧を出力
  • センサーの電気的耐久性は半永久

7.作業機昇降スイッチ

  • 作業機をワンタッチで昇降できるトグルスイッチ



cz141aa





cz141ab



cz141bb

本製品の特徴

cz141%e5%85%a8%e4%bd%933精緻に設計したコンパクトなスイッチ類が、操作性に重きを置いたデザインと優れた機能の両立を可能にしています。
防水・防塵性能は保護等級IP67クラスを各スイッチの仕様で満足しています。あらゆる作業環境で高い耐久性を誇ります。
朝日電装ではなかった大型樹脂部品の成形でアームレスト一体型レバーを実現しました。
農業に夢と誇りを持てるデザイン性と耐久性を満足させる材料を採用しました。
